Составной (тандемный) квадрупольный масс-спектрометр
Целью проекта является разработка и исследование свойств масс селективного детектора для газового хроматографа (ГХ) на основе тандемного фильтра масс (ТФМ) с параметрическим возбуждением колебаний ионов. Использование высокочастотного (ВЧ) напряжения без постоянной составляющей для питания стержней квадрупольного фильтра масс (КФМ) позволяет резко увеличить скорость сканирования по массам, достигать достаточной разрешающей способности (порядка нескольких сотен), снизить требования к производственной точности и значительно уменьшить длину стержней. Таким образом, данный анализатор удобно использовать при регистрации хроматографических пиков.
Принцип работы КФМ в ВЧ режиме был описан Бринкманом ещё в 1972 году, но так и не нашел практического применения из-за высокого фонового шума, создаваемого тяжелыми ионами в выходном краевом поле. Для устранения шума, т.е. тяжелых ионов со стабильной траекторией движения, планируется использовать параметрическое резонансное возбуждение.

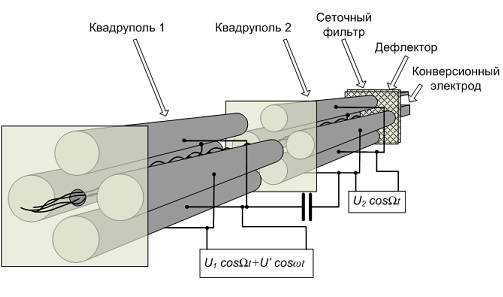

Тандемный ВЧ анализатор изображен на рис. 1.
Квадруполь 1 используется в качестве режекторного фильтра масс и устраняет тяжелые ионы с массами от M1 до ∞. Квадруполь 2 работает на границе q0 = 0.907 (a = 0), и сепарация ионов осуществляется в выходном краевом поле с энергетическим сеточным фильтром на ΔE = 3 эВ. На конверсионный электрод подается -20 кВ.
Разрабатываемое устройство предназначено для химического и изотопного анализа в фармацевтике, парфюмерии, косметике, экологии, нефтехимии и нефтепереработке, криминалистике, медицине и токсикологии, допинговом контроле, пищевой промышленности, контроле наркотических средств и пр.
Предполагаемые характеристики:
диапазон массовых чисел: 10 – 1000 а.е.м.
скорость сканирования: 1000 а.е.м./с.
чувствительность по перфтортрибутиламину (ПФТБА): 0,1 ppb
разрешающая способность по 10% уровню высоты массового пика по всему диапазону масс R0,1 = 1M.
В сравнении с зарубежными масс-спектрометрами, работающими в ВЧ режиме, такими как e-Vision, e-Vision+, MicroVision Plus от компании MKS Instruments, ТФМ будет обладать более широким диапазоном масс (≈ 1000 а.е.м. против 300 а.е.м.), более высокой чувствительностью, и сравнимыми габаритами.
Использование высокочастотного (ВЧ) напряжения без постоянной составляющей для питания стержней квадрупольного фильтра масс (КФМ) позволяет резко увеличить скорость сканирования по массам, достигать достаточной разрешающей способности (порядка нескольких сотен), снизить требования к производственной точности и значительно уменьшить длину стержней. Таким образом, данный анализатор удобно использовать при регистрации хроматографических пиков. Принцип работы КФМ в ВЧ режиме был описан Бринкманом ещё в 1972 году, но так и не нашел практического применения из-за высокого фонового шума, создаваемого тяжелыми ионами в выходном краевом поле. Для устранения шума, т.е. тяжелых ионов со стабильной траекторией движения, планируется использовать параметрическое резонансное возбуждение. Тандемный ВЧ анализатор изображен на рисунке. Квадруполь 1 используется в качестве режекторного фильтра масс и устраняет тяжелые ионы с массами от M1 до ∞. Квадруполь 2 работает на границе q0 = 0.907 (a = 0), и сепарация ионов осуществляется в выходном краевом поле с энергетическим сеточным фильтром на ΔE = 3 эВ. На конверсионный электрод подается -20 кВ. Разрабатываемое устройство предназначено для химического и изотопного анализа в фармацевтике, парфюмерии, косметике, экологии, нефтехимии и нефтепереработке, криминалистике, медицине и токсикологии, допинговом контроле, пищевой промышленности, контроле наркотических средств и пр. Предполагаемые характеристики:
В сравнении с зарубежными масс-спектрометрами, работающими в ВЧ режиме, такими как e-Vision, e-Vision+, MicroVision Plus от компании MKS Instruments, ТФМ будет обладать более широким диапазоном масс (≈ 1000 а.е.м. против 300 а.е.м.), более высокой чувствительностью, и сравнимыми габаритами.
|
 |
